產品概述

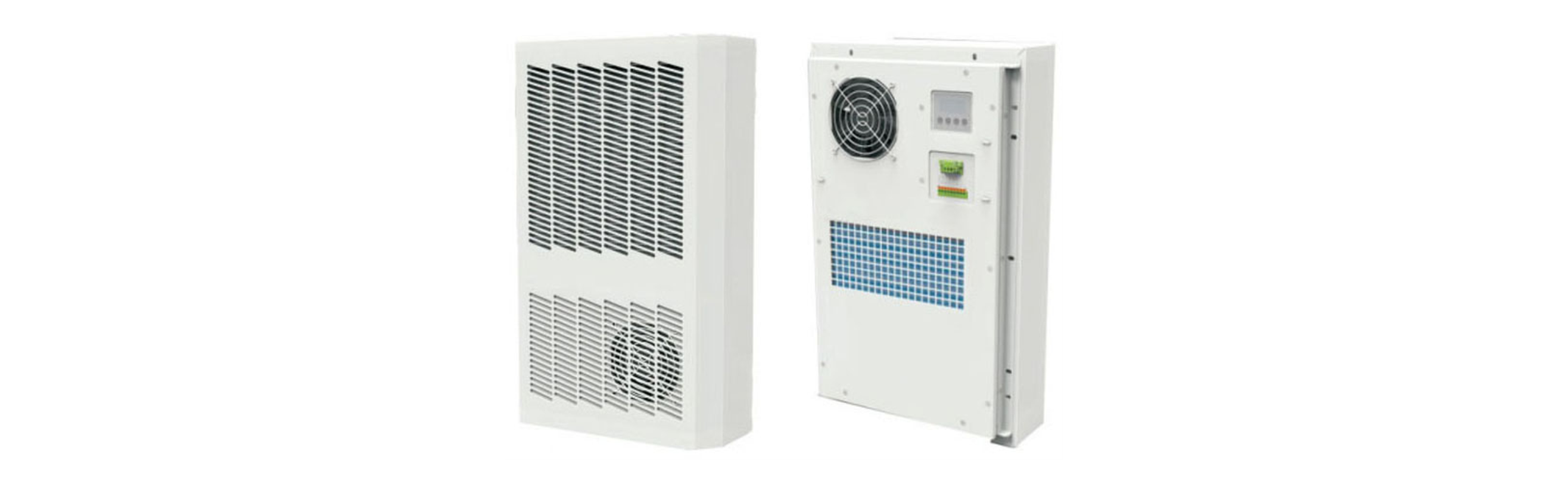

YFAC-X系列機柜交流空調是一種用于熱源分布相對集中的控制柜的溫度控制設備。利用風道短，出風均勻等優勢有效解決了控制柜的發熱問題，目前大量運用于戶外環網柜、分支箱、等運行環境惡劣的戶外柜體，保證設備設施正常運行，保障電力供應安全穩定。
功能特點
01. 產品安裝方式靈活、方便；
02. 低噪音、高能效、耐腐蝕、出眾的高溫性能；
03. 世界知名品牌壓縮機、風機；
04. 具備多功能告警輸出，系統運行實時監控，方便快捷的人機界面。
工作原理
空調通電后，制冷系統內制冷劑的低壓蒸汽被壓縮機吸入并壓縮為高壓蒸汽后排至冷凝器，同時柜外風扇吸入的空氣流經冷凝器，帶走制冷劑放出的熱量，使高壓制冷劑蒸汽凝結為高壓液體。高壓液體經過節流裝置后噴入蒸發器，并在相應的低壓下蒸發，吸取周圍的熱量。同時柜內風扇使空氣不斷通過蒸發器的翅片進行熱交換，并將放熱后變冷的空氣送向柜內。如此柜內空氣不斷循環流動，達到降低溫度的目的。
主要技術指標
產品型號 | 制冷量 | 外形尺寸（不含法蘭）mm | 加熱器 | 功耗 | 噪音 | 重量 | ||
W | H | W | D | W | W | dB(A) | kg | |
YFAC300X | 300 | 550 | 320 | 170 | 300 | 186 | 62 | 15 |
YFAC600X | 600 | 550 | 320 | 170 | 500 | 298 | 62 | 17 |
YFAC800X | 800 | 723 | 370 | 200 | 800 | 350 | 63 | 22 |
YFAC1000X | 1000 | 756 | 446 | 200 | 1000 | 433 | 64 | 28 |
YFAC1500X | 1500 | 746 | 446 | 200 | 1000 | 531 | 64 | 29 |
YFAC2000X | 2000 | 746 | 446 | 200 | 1000 | 800 | 64 | 34 |
YFAC2500X | 2500 | 945 | 505 | 200 | 1000 | 1150 | 64 | 44 |
YFAC3000X | 3000 | 1273 | 485 | 220 | 1600 | 1210 | 64 | 52 |
YFAC4000X | 4000 | 1273 | 485 | 250 | 1600 | 1800 | 64 | 60 |

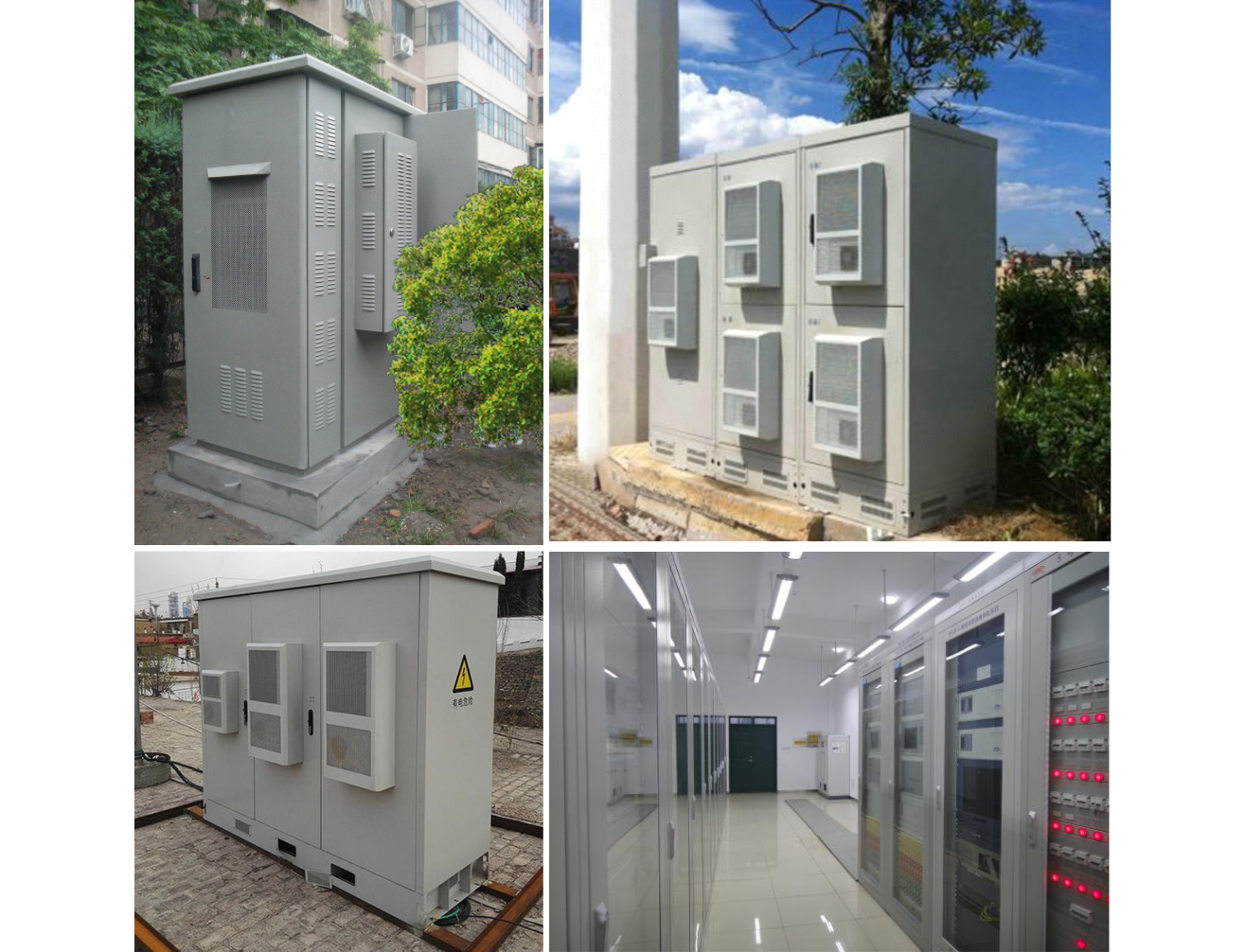

安裝事項及圖片
1.電氣控制柜必須密封，保證空調工作空間穩定；
2.空調器安裝需保證加裝門板或頂板強度，必要時應加強安裝板；
3.注意冷凝水的排出，在安裝結束后應該將冷凝管插入導出孔，防止冷凝水流入柜體內；
4.應該加裝門開關，在門打開時應切斷空調裝置，避免在柜內產生凝露，同時在門關上5分鐘之后才能再次接通空調裝置；
5.保持柜內空氣回路的暢通，在進風口及出風口避免受阻。
