隨著智慧城市的發展和進步，配電室作為電力設施的重要供電系統，其供電安全性和可靠性要求越來越高。配電系統由大量的配電開關設備組成，是配電網正常運行的基本保證，必須始終進行有效的監控，但由于受多種因素的影響，許多室內運行環境(如溫度、濕度、水浸、氣體濃度等)缺乏有效的監控。如果室內運行環境長期不達標，將嚴重危及設備的可靠運行和人員的安全。

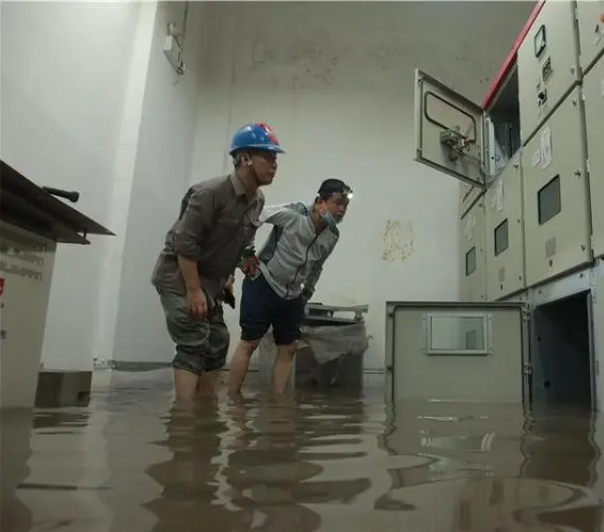

尤其是雨季，江南地區，雨勢普遍較大，持續的陰雨天氣給很多配電房帶來了溢洪事故。配電室中的低壓變壓器、變壓電纜等重要設備對淹沒感應非常敏感。配電房一旦被淹，配電設備將受損，電力系統癱瘓，甚至有觸電危險，威脅人員生命安全。近年來，梅雨、臺風、極端性災害天氣頻發。因極端性災害天氣造成城市內澇相對較多，電力設施屢屢受損，導致停電以及觸電等風險較高，如何保證良好的運行環境，提高配電室的可靠性，保證人員和設備的安全，已經成為當今城市治理的關鍵問題。

配電站所存在問題

  01. 房屋漏水

維護不佳，隨意改造。部分配電站所由于屋面防水設施老化、排水管路阻塞以及改造施工等，導致配電站所出現不同程度的屋頂、墻面滲漏水現象，嚴重威脅到配電站所設備正常運行，影響運行環境。

屋頂及墻面漏水

帶患移交，帶病運行。小區配電房大多由開發商配套建設，配電系統配置標準極易因?yàn)椴涣私夂筒恢匾暥貌坏铰鋵?shí)，甚至可能成為開發商節省投資的“重點對象”，導致小區配套電力設施質量普遍不高。同時，在土建移交時，已很難查驗出滲漏水等本應在中間驗收發現隱患，一旦移交，迫于維修難度大等原因，通常只能通過跟蹤觀察為主要手段，直到情況嚴重才能進行維修處理，往往就已經造成了一定的不良后果。

  02. 電纜溝積水

封堵不嚴，水患頻發。此次排查的配電站房大多建成有十余年，懷疑部分老舊配電站房在初期施工過程中，混凝土不均勻伸縮運動，或混凝土澆筑時間不一致產生伸縮縫與施工縫，導致防水層失效；同時，多年的運行和反復的電纜施工，也存在電纜溝孔洞封堵不嚴、低洼積水處電纜蓋板無封堵以及施工導致?lián)p壞等情況；電纜溝蓋板因自然風化破損、日常電纜溝施工、巡查反復搬動受損等，造成外觀缺失、遮蔽不嚴、進水增多等問題。

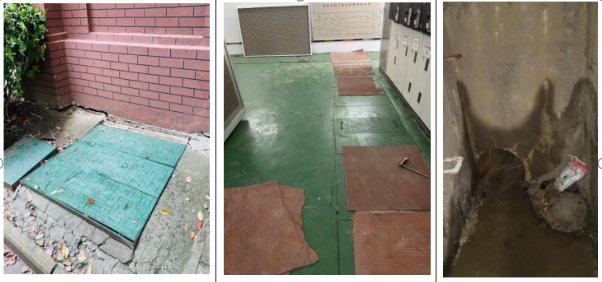

電纜溝老化變形、漏水

老舊低洼，設施不全。由于站所老舊以及建設標準較低，地下或低洼地段的配電站房存在無達標的集水井或者集水井內無符合要求的抽水設施。

蘇州市遠帆電器有限公司為整體提升配電站所環境、運維質量，重點解決環境電纜溝積水、易發生內澇等重要問題，徹底消除威脅配電設備安全運行的隱患。

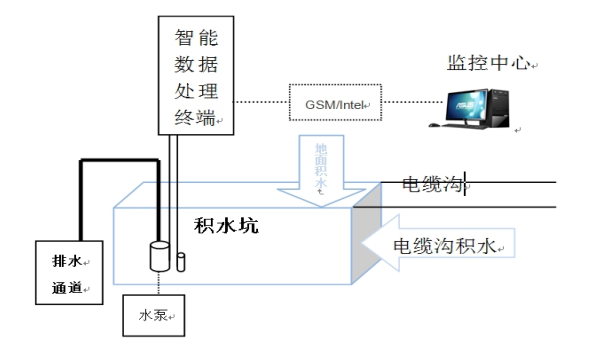

遠帆電器智能防澇控制系統原理圖

遠帆電器研發一系列防汛防澇款產品，防澇系統由監控處理終端、4G無線通訊模塊、水位傳感器、排澇裝置、遠程監控平臺構成。系統通過在配電室內安裝監控處理終端、傳感器可以遠程監測室內水位狀態，根據預設水位高度自動進行告警、自動排澇；同時第一時間為運維管理人員提供短信告警服務及時掌握配電所內防汛狀態。實現早預警、早防范、早處理的主動預警功能。

• 具有精確采集水位高度功能

• 具有就地/遠程強制功能

• 可根據設置自動啟停水泵功能

• 具有自動保護水泵功能，防止水泵因水位過低造成水泵空轉損壞

• 具有防倒灌功能設計

• 具有無線上傳功能，通過GSM/GPRS上傳數據及控制功能

• 具有多站接入集中監控/控制功能

• 具有自動告警水位超標功能

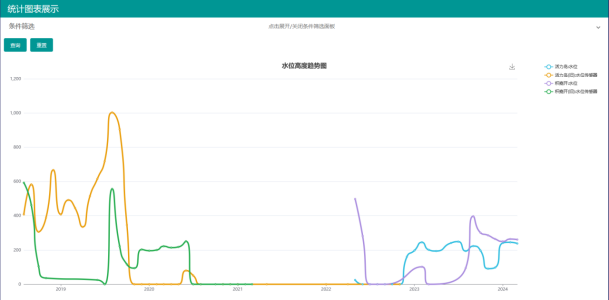

遠帆電器防汛防澇系統水位高度趨勢圖

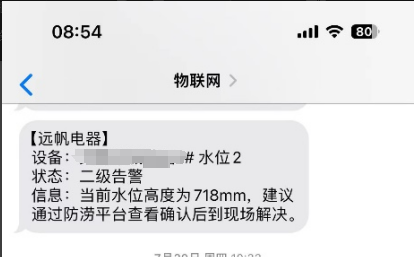

短信通知

工作原理：水位傳感器、排澇裝置安裝在配電室電纜溝低位處。監控處理終端通過水位傳感器實時監測水位狀態，當水位變化達到預設告警點及高度時，自動開啟排澇裝置排澇。同時第一時間為運維管理人員提供告警短信，實時反饋水位高度及告警等級。通過4G無線通訊模塊，監控處理終端實時向遠程監控平臺提供當前防澇狀態。運維管理人員通過遠程監控平臺可以隨時查詢所轄區域內所有站點防澇狀態，包含當前狀態、歷史狀態、告警狀態等重要數據，達到集中運維、可視化運維、數字化運維的管理體系。

圖片展示大屏界面

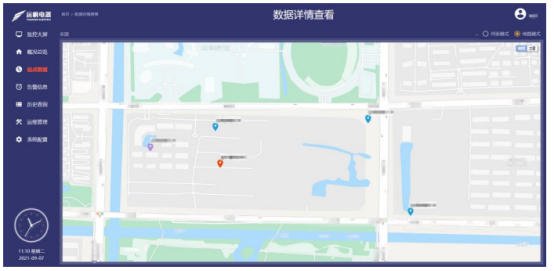

地圖模式

同時根據氣象發布預警信息、房內環境狀態及時通知運維人員增加關注次數及巡檢頻率，提前告知運維人員確保有更充裕的時間準備、提高運維人員對站房數據的關注度。

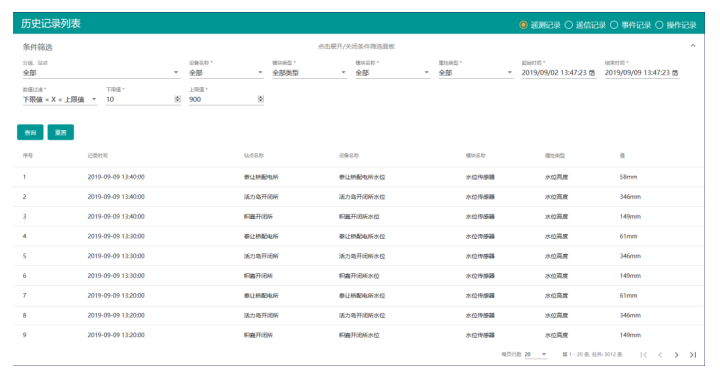

圖片運維頁面
